常州昆彩化工有限公司專注于重防腐涂料的科研與銷售的化工企業(yè)
產(chǎn)品介紹：
◆聚四氟乙烯漆 是由聚四氟乙烯樹脂、杜邦鈦白粉、拜耳固化劑、助劑、溶劑等組成的雙組份防腐漆。
又名：聚四氟乙烯面漆、聚四氟乙烯樹脂面漆、聚四氟乙烯樹脂涂料 、聚四氟乙烯樹脂漆
產(chǎn)品品牌： | 昆彩 |
|
產(chǎn)品型號： | F55-10 | |
漆膜顏色： | 各色 | |
包裝規(guī)格： | 25kg/組 | |
組份配比： | 20:5 | |
| 設(shè)計用途： | 用于鋼結(jié)構(gòu)橋梁、混凝土橋梁、建筑鋼結(jié)構(gòu)、大型場館. |
◆貯 存：通風(fēng)干燥處，避免日光暴曬，有效貯存12個月。超過貯存期，經(jīng)檢驗合格仍可使用。
主要特性：
◆具有優(yōu)良耐侯性、耐久性。
◆含有F-C化學(xué)鍵，具有優(yōu)良的穩(wěn)定性。
◆具有優(yōu)良的耐化學(xué)品性。
◆具有優(yōu)良的抗污性能，漆面可用普通清潔劑刷洗。
◆漆膜致密堅硬，抗沖擊、耐磨損。
用 途：
◆用于鋼結(jié)構(gòu)橋梁、混凝土橋梁、金屬幕墻漆、建筑鋼結(jié)構(gòu)、大型場館、港口碼頭、沿海海洋設(shè)施等防護。
顏色及外觀：
◆各色、漆膜外觀正常。
基本參數(shù)：
比重： | 約1.25kg/L（混合后） |
配比： | 甲組份（漆）：乙組份（固化劑）=20:5（質(zhì)量比） |
干膜厚度： | 約40um |
理論用量： | 約200g/m2(以60um干膜計，不含損耗) |
閃點： | 約29oC |
熟化時間： | 0.5h(23℃±2℃) |
適用期： | ≤8h（23℃±2℃） |
復(fù)涂間隔時間：
底材溫度 | 0℃ | 20℃ | 30℃ |
短 | 24h | 8h | 6h |
長 | 48h | 36h | 24h |
產(chǎn)品展示：
技術(shù)參數(shù)：（HG/T 3792-2014）
| ◆溶劑可溶物氟含量： | ≥24% |
干燥時間 | 表干≤2h，實干≤24h |
| ◆重涂性： | 重涂無障礙 |
| ◆耐沖擊性： | 50cm |
| ◆附著力（拉開法）： | ≥5MP |
| ◆耐酸性（168h）： | 漆膜無異常 |
| ◆耐堿性（168h)： | 漆膜無異常 |
| ◆耐濕冷熱循環(huán)性（10次）： | 漆膜無異常 |
| ◆耐鹽霧性： | 1000h不起泡、不脫落、不開裂、不脫落 |
| ◆耐人工氣候老化性： | 6000h不起泡、不脫落、不開裂、不脫落 |
推薦涂裝配套：
◆環(huán)氧封閉底漆+環(huán)氧云鐵中間漆+聚四氟乙烯面漆
◆冷噴鋅+高固體環(huán)氧中間漆+聚四氟乙烯面漆
◆聚四氟乙烯樹脂底漆+聚四氟乙烯中間漆+聚四氟乙烯面漆
◆環(huán)氧富鋅底漆+環(huán)氧云鐵中間漆+聚四氟乙烯面漆

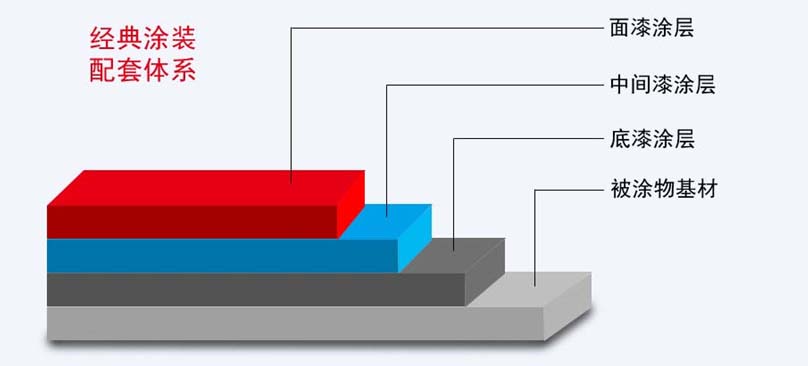

配套體系：
表面處理：
◆沒有底漆的表面必須干燥。
◆除凈所有的油污、雜物，無酸、堿、鹽和水分的凝聚。
施工條件：
◆底材溫度須高于3℃，相對濕度須小于85%。
◆施工時應(yīng)注意天氣、溫度的變化，雨、霧、雪、夏天炎熱時，在強烈陽光直射下均不宜施工。
涂裝施工：
施工方式 | 噴嘴口徑 | 噴出壓力 | 稀釋比例 |
無氣噴涂 | 0.4mm-0.5mm | 20MPa-25MPa(200kg/cm2-250kg/cm2) | 0-5% |
空氣噴涂 | 1.5mm-2.0mm | 0.3MPa-0.4MPa(3kg/cm2-4kg/cm2) | 10%-15% |
輥涂 | - | - | 5%-10% |
稀釋劑 | 專用稀釋劑 | 專用稀釋劑 | 專用稀釋劑 |
注意事項：
◆超過較大涂裝間隔時間，應(yīng)將前道漆表面打磨粗糙后再涂裝，以確保漆膜的附著力。
◆氟碳漆屬于化學(xué)反應(yīng)性涂料，施工前必須充分攪拌均勻，放置一段時間進行熟化，經(jīng)熟化后的涂料應(yīng)在8h內(nèi)用完，以免膠結(jié)浪費。
◆氟碳涂料使用后包裝桶必須蓋嚴密封，否則會受潮氣、醇、水的作用而變質(zhì)。
◆覆和使用本產(chǎn)品的一切工作都必須根據(jù)各種有關(guān)的衛(wèi)生、安全和環(huán)保法規(guī)與標準進行。
◆如果對本產(chǎn)品是否使用有疑問，請與本公司技術(shù)服務(wù)部門查詢詳情。
包 裝：
◆甲組份（漆）：20kg桶裝
◆乙組份（固化劑）：5kg桶裝
