常州昆彩化工有限公司專注于重防腐涂料的科研與銷售的化工企業(yè)
產(chǎn)品描述：
◆環(huán)氧樹脂鐵紅防銹涂料是由環(huán)氧樹脂、氧化鐵紅、防銹顏填料、助劑、溶劑等與固化劑配套組成雙組份防銹涂料。
又 名：環(huán)氧鐵紅防腐涂料，環(huán)氧鐵紅防銹底漆，環(huán)氧樹脂鐵紅漆， 環(huán)氧樹脂鐵紅涂料 ，環(huán)氧樹脂鐵紅防腐涂料。
| ◆產(chǎn)品名稱： | 環(huán)氧樹脂鐵紅防腐涂料 |  |
| ◆產(chǎn)品品牌： | 昆彩 | |
| ◆產(chǎn)品型號： | H06-4 | |
| ◆包裝規(guī)格： | 28kg/組 | |
| ◆組份配比： | 25：3 | |
| ◆適用底材： | 鑄鐵、鋼鐵、碳鋼。 | |
| ◆漆膜顏色 | 鐵紅、灰色 |
產(chǎn)品用途：
◆環(huán)氧鐵紅底漆廣泛應(yīng)用鋼鐵橋梁、船殼、工礦車輛、火車皮、管道、儲罐、機械設(shè)備等的涂敷打底。特別推薦用于底材達不到富鋅底漆的涂裝要求，但能夠去除松動的浮銹，達到噴砂處理Sa2級或者動力除銹St2級的鋼鐵表面。
◆環(huán)氧鐵紅底漆廣泛應(yīng)用鋼鐵橋梁、船殼、工礦車輛、火車皮、管道、儲罐、機械設(shè)備等的涂敷打底。
主要特性：
◆漆膜堅硬、耐磨、附著力強
◆具有良好的防銹性。
◆漆膜干燥快，物理機械性能優(yōu)。
◆耐酸堿等化學(xué)氣體和潑濺。
◆后道漆膜具有良好的層間附著力，具有廣泛的配套性。
產(chǎn)品展示：
技術(shù)參數(shù)：
| ◆漆膜外觀： | 漆膜平整 |
| ◆細度: | ≥50μm |
| ◆附著力（劃格法）: | ≥1級 |
| ◆耐彎曲性: | ≤2 mm |
| ◆耐沖擊性： | ≥50cm |
| ◆不揮發(fā)份: | ≤60% |
| ◆耐水性（240h）: | 不起泡、不起皺，不脫落，允許輕微失光和變色 |
◆耐鹽霧試驗（500h | 不起泡、不起皺，不脫落，允許輕微失光和變色 |
前道配套：
◆達到噴砂處理Sa2級或者動力除銹St2級的鋼鐵表面。

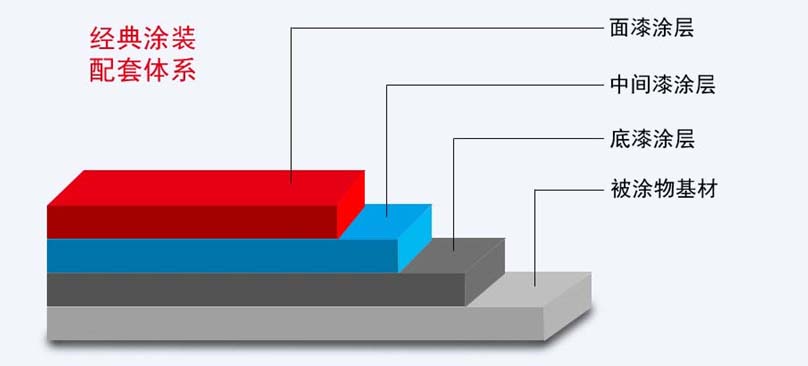

配套體系：
后道配套：
◆環(huán)氧云鐵漆，環(huán)氧漆，氯化橡膠漆，環(huán)氧瀝青漆，丙烯酸聚氨酯漆，聚氨酯漆，氯磺化漆，氟碳漆等。
施工條件及方法：
◆底材溫度須高于3℃，相對濕度須小于85%。
◆被涂底材溫度低于5℃時，環(huán)氧樹脂與固化劑的固化反應(yīng)停止或變慢，因此建議不能進行施工。
◆鋼材表面噴砂處理至Sa2.5級，表面粗糙度30um-75um。
◆電工工具除銹達到St3級。
◆無氣噴涂1道，涂刷或者輥涂1-2道。
涂裝施工：
◆該產(chǎn)品為雙組份涂料，甲組份開桶后攪拌均勻，按比例加入固化劑后充分攪拌靜置，30分鐘后，加適量稀釋劑調(diào)至施工粘度即可。
◆稀釋劑：環(huán)氧稀釋劑。
| 涂刷方式 | 噴嘴口徑 | 噴出壓力 | 稀釋比例 |
| 無氣噴涂 | 0.4mm-0.5mm | 20MPa-25MPa(200kg/cm2-250kg/cm2) | 0-5% |
| 空氣噴涂 | 1.5mm-2.0mm | 0.3MPa-0.4MPa(3kg/cm2-4kg/cm2) | 10%-15% |
| 輥涂 | - | - | 5%-10% |
注意事項：
◆在沒有涂裝面漆之前戶外暴曬會漆膜表面會出現(xiàn)分化發(fā)白，屬于正?，F(xiàn)象。
◆本產(chǎn)品應(yīng)有的涂裝操作人員根據(jù)產(chǎn)品包裝或本手冊上的說明使用。
◆涂覆和使用本產(chǎn)品的一切工作都須根據(jù)各種有關(guān)的衛(wèi)生、安全和環(huán)保法規(guī)與標(biāo)準(zhǔn)進行。
◆如果對本產(chǎn)品是否使用有疑問，請與本公司技術(shù)服務(wù)部門查詢詳情。
貯 存：
◆閃點25℃，通風(fēng)干燥處，避免日光暴曬，有效貯存12個月。超過貯存期，經(jīng)檢驗合格仍可使用。
技術(shù)指標(biāo)網(wǎng)址：https://www.doc88.com/p-9923557114105.html
