常州昆彩化工有限公司專注于重防腐涂料的科研與銷售的化工企業(yè)
產(chǎn)品簡介：
◆環(huán)氧厚漿型瀝青涂料由環(huán)氧樹脂、煤焦油瀝青、防銹顏填料、助劑、溶劑等與固化劑配套組成雙組份漆。
◆環(huán)氧厚漿型瀝青涂料包括底漆和面漆，漆膜呈黑色，施工性優(yōu)，可配套其他防腐材料，如玻璃絲纖維布、冷纏帶等一起使用，達到較厚的涂層，提高防腐效果。
環(huán)氧厚漿型瀝青涂料有很多別名例如：環(huán)氧煤瀝青防腐涂料，環(huán)氧瀝青防腐涂料，環(huán)氧煤瀝青漆，環(huán)氧瀝青漆，環(huán)氧瀝青防腐漆，環(huán)氧煤瀝青防腐漆，環(huán)氧煤瀝青底漆，環(huán)氧瀝青底漆，環(huán)氧煤瀝青管道涂料，環(huán)氧煤瀝青管道漆，環(huán)氧煤瀝青管道底漆，環(huán)氧煤瀝青管道涂料，環(huán)氧煤焦油瀝青漆，環(huán)氧煤焦油瀝青防腐漆，環(huán)氧煤焦油瀝青防腐涂料，環(huán)氧煤焦油瀝青防腐漆，環(huán)氧樹脂瀝青漆，環(huán)氧瀝青涂料，環(huán)氧煤瀝青涂料，環(huán)氧樹脂瀝青涂料，環(huán)氧樹脂瀝青防腐涂料，環(huán)氧樹脂瀝青底漆，環(huán)氧瀝青管道漆，環(huán)氧瀝青管道底漆，環(huán)氧樹脂瀝青管道底漆，環(huán)氧樹脂瀝青管道漆，環(huán)氧樹脂瀝青管道涂料，環(huán)氧樹脂瀝青清漆，環(huán)氧樹脂瀝青管道清漆，環(huán)氧瀝青清漆，環(huán)氧厚漿型瀝青管道漆等。
| ◆產(chǎn)品名稱： | 環(huán)氧厚漿型瀝青涂料 |  |
| ◆產(chǎn)品品牌： | 昆彩 | |
| ◆產(chǎn)品型號： | H06-6 | |
| ◆漆膜顏色： | 黑色 | |
| ◆包裝規(guī)格： | 50kg/組 | |
| ◆組份配比： | 25：25 | |
| ◆適用底材： | 鑄鐵、鋼鐵、碳鋼。 |
產(chǎn)品用途：
◆環(huán)氧煤瀝青漆主要適用于地下設施的防腐，如埋地管道、地下儲罐、供熱管道、石油管道外壁等；
◆用于潮濕地區(qū)防腐，或水下浸沒區(qū)防腐，如污水管道內(nèi)壁、水下鋼結(jié)構(gòu)、污水處理池、壓載艙等；
◆用于水泥混凝土結(jié)構(gòu)的防腐，防止水汽對基材造成腐蝕；
◆電廠與工礦企業(yè)冷卻水管道的外壁防腐蝕涂裝、管道補口防腐蝕涂裝、混凝土、碼頭等涂裝；
主要特性：
◆強防腐性：環(huán)氧厚漿型瀝青涂料防腐性能強，在地下、水下以及濕熱環(huán)境防腐性優(yōu)。
◆耐水優(yōu)：耐水性佳，特別適用于水下防腐，耐海水性優(yōu)，漆膜不起泡。
◆機械性能優(yōu)：漆膜堅韌，具有良好的附著力、耐磨性、耐沖擊性、耐物理性。機械性能符合各項指標。
◆厚涂施工：可厚涂施工，漆膜不流掛，省時省力，提高施工涂裝效率。
◆良好的配套性：可底漆、面漆配套涂裝，亦可配套玻璃布、冷纏帶一起施工。
◆附著力強：對鋼材具有較好的附著力，漆膜不脫落，不掉漆。
產(chǎn)品展示：
技術參數(shù)：（GB/T 27806-2011）
| ◆在容器中的狀態(tài)： | 攪拌混合后，無硬塊、呈均勻狀態(tài) |
| ◆干燥時間： | ≤24h |
| ◆適用期： | ≥3h（23℃±2℃） |
| ◆耐彎曲性： | ≤10mm |
| ◆耐沖擊性： | ≥30cm |
| ◆耐酸性： | 浸于5%的H2SO4溶液168h，漆膜無異常 |
| ◆耐堿性： | 浸于5%的NaOH溶液168h，漆膜無異常 |
| ◆耐油性： | 浸于煤油，168h,漆膜無異常 |
| ◆耐濕熱性： | 120h，不起泡、不脫落、不生銹 |
基本參數(shù)：
| ◆比重: | 約1.57kg/L（混合后） |
| ◆適用期: | ≤6h（23℃±2℃） |
| ◆干膜厚度: | 約40um |
| ◆理論用量: | 約125g/m2(以40um干膜計，不含損耗) |
| ◆閃點: | 約29oC |
| ◆干燥時間: | 表干≤2.5h，實干≤24h，干燥7d |
| ◆熟化時間: | 0.5h(23℃±2℃) |
復涂間隔時間
| 底材溫度 | 10℃ | 25℃ | 35℃ |
| 短 | 8h | 3h | 2h |
| 長 | 4d | 4d | 4d |
建議涂裝道數(shù)：
◆管道外壁或管道補口防腐涂襯層：底漆一道、面漆三道、涂層間纏繞玻璃纖維布兩道。涂裝順序：底漆→面漆→玻璃纖維布→面漆→玻璃纖維布→面漆?？偤穸?00um-600um。
◆管道內(nèi)壁或者混凝土面漆防腐：底漆一道，面漆三道。涂裝厚度應達到310um以上。
前道配套：
◆環(huán)氧富鋅漆、環(huán)氧鐵紅漆、環(huán)氧云鐵漆、環(huán)氧煤瀝青漆。

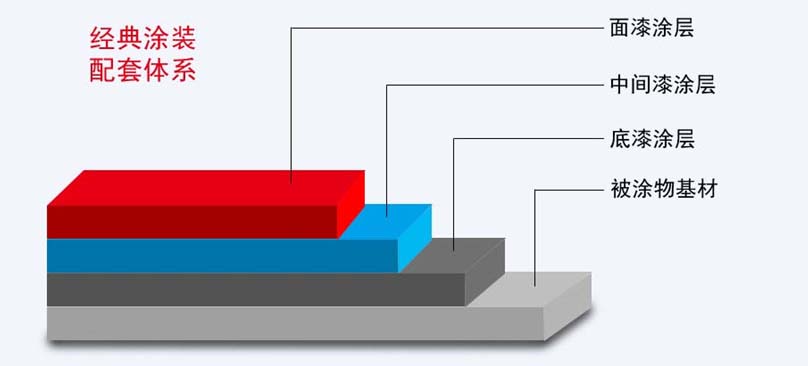

配套體系：
表面處理：
◆鋼材表面噴砂處理至Sa2.5級，表面粗糙度30um-75um?；蛞运嵯刺幚?/span>至無氧化皮及鐵銹為止。
◆電工工具除銹達到St3級。
◆混凝土結(jié)構(gòu)表面掃砂去除松動部位，表面除去油污；抹灰或膩子，使表面平整；混凝土含水率不大于6%，PH值不得高于9，新粉刷水泥砂漿墻面夏季要求養(yǎng)護10天以上，冬季需20天以上，現(xiàn)澆混凝土墻面夏季需養(yǎng)護21天以上，冬季需28天以上。
施工條件：
◆底材溫度須高于3℃，相對濕度須小于85%。
◆被涂底材溫度低于5℃時，環(huán)氧樹脂與固化劑的固化反應停止或變慢，因此建議不能進行施工。
涂裝施工：
◆該產(chǎn)品為雙組份涂料，甲組份開桶后攪拌均勻，按比例加入固化劑后充分攪拌靜置，30分鐘后，加適量稀釋劑調(diào)至施工粘度即可。
| 涂刷方式 | 噴嘴口徑 | 噴出壓力 | 稀釋比例 | 稀釋劑 |
| 無氣噴涂 | 0.4mm-0.5mm | 20MPa-25MPa(200kg/cm2-250kg/cm2) | 0-5% | 環(huán)氧稀釋劑 |
| 空氣噴涂 | 1.5mm-2.0mm | 0.3MPa-0.4MPa(3kg/cm2-4kg/cm2) | 10%-15% | 環(huán)氧稀釋劑 |
| 輥涂 | - | - | 5%-10% | 環(huán)氧稀釋劑 |
注意事項：
◆超過大涂裝間隔，應將前道漆表面打磨粗糙后再涂裝，以確保漆膜間的附著力。
◆本涂料屬于化學反應涂料，所以使用前兩種組分須按規(guī)定的重量比例配比，混合攪拌按規(guī)定時間進行熟化后才能施工，經(jīng)熟化后的涂料應在8h內(nèi)用完，以免膠結(jié)浪費。
◆管道上的環(huán)氧煤瀝青防腐涂層未全部固化不得進行埋管施工（涂刷后至少保養(yǎng)7d）,在運輸、裝卸、布管、下溝等過程中須用橡膠墊和橡膠吊帶，防止機械碰撞的措施，以免涂層損傷。
◆本產(chǎn)品應有的涂裝操作人員根據(jù)產(chǎn)品包裝或本手冊上的說明使用。
◆涂覆和使用本產(chǎn)品的一切工作都須根據(jù)有關的衛(wèi)生、安全和環(huán)保法規(guī)與標準進行。
◆如果對本產(chǎn)品是否使用有疑問，請與本公司技術服務部門查詢詳情。
貯 存：
◆閃點25℃，通風干燥處，避免日光暴曬，有效貯存12個月。超過貯存期，經(jīng)檢驗合格仍可使用。
技術指標網(wǎng)址：https://www.doc88.com/p-6025976172601.html
