常州昆彩化工有限公司專注于重防腐涂料的科研與銷售的化工企業(yè)
產(chǎn)品介紹：
水性醇酸是由水性醇酸樹脂、顏料、功能性填料、特殊助劑精制而成，以水為稀釋劑。
產(chǎn)品別名：水性醇酸防腐底漆，水性醇酸底漆，水性醇酸防腐面漆，水性醇酸防腐涂料，水性醇酸涂料，水性醇酸漆，水性鋼結構面漆，水性漆，水性面漆，水性涂料。
| ◆產(chǎn)品名稱 | 水性醇酸 |  |
| ◆產(chǎn)品品牌： | 昆彩 | |
| ◆產(chǎn)品型號： | KC10-03 | |
| ◆漆膜顏色： | 各色 | |
| ◆包裝規(guī)格： | 20kg/桶 | |
| ◆組份配比： | 單組份 | |
| ◆適用底材： | 鑄鐵、鋼鐵、碳鋼 |
產(chǎn)品特性：
◆無味、無污染，VOC含量低于有關標準，對人體健康沒有任何危害，綠色環(huán)保。
◆不易燃不易爆，便于運輸。
◆用自來水稀釋，施工工具、設備、容器也用自來水清洗，大大降低了涂裝成本。
◆干燥時間快，提高了工作效率，降低了勞動成本。
◆易施工，干燥快，漆膜堅韌，防銹性好，對底材有較好的保護性。
產(chǎn)品用途：
適用于工業(yè)設備、機械制造、五金交電、家用電器等行業(yè)的金屬防銹涂裝。
基本參數(shù)：
| ◆比重: | 約1.25kg/L |
| ◆干膜厚度: | 約60um |
| ◆理論用量: | 約180g/m2(以60um干膜計，不含損耗) |
| ◆干燥時間: | 表干≤6h，實干≤24h，干燥7d |
| ◆揮發(fā)性有機化合物含量（VOC含量）/g/L： | ≤300 |
◆復涂間隔時間:
| 底材溫度 | 5℃ | 20℃ | 30℃ |
| 短 | 48h | 24h | 12h |
| 長 | 7d | 7d | 7d |
產(chǎn)品展示：
技術參數(shù)：
| ◆顏色及漆膜外觀： | 各色，漆膜平整光滑 |
| ◆柔韌性： | 3mm |
| ◆不揮發(fā)物/% | ≥40 |
| ◆附著力： | 1級 |
| ◆耐沖擊性： | 40kg.cm |
| ◆耐鹽水性（3%Nacl溶液）/24H： | 無脫落、生銹現(xiàn)象 |
建議涂裝道數(shù)：
◆無氣噴涂1道，涂刷或者輥涂1-2道。
前道配套：
◆直接涂裝在除銹質量達到Sa2.5級的鋼材表面上。
后道配套：
◆水性鋼結構面漆，水性醇酸面漆，水性丙烯酸面漆，水性聚氨酯面漆，水性環(huán)氧面漆。

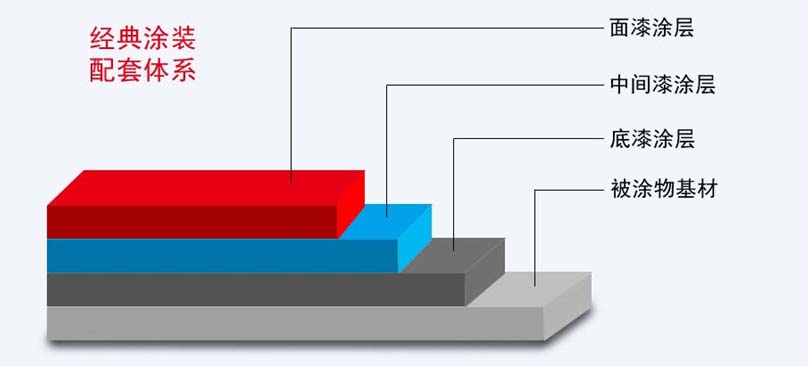

配套體系：
表面處理：
◆鋼材表面噴砂處理至Sa2.5級，表面粗糙度30um-75um。
◆電工工具除銹達到St3級。
施工條件：
◆底材溫度須高于3℃，相對濕度須小于85%。
◆被涂底材溫度低于5℃時，水性樹脂與固化劑的固化反應停止或變慢，因此建議不能進行施工。
涂裝施工：
◆嚴禁與油性物質接觸，使用前攪拌均勻，可根據(jù)實際需求，適當加水稀釋，但一般添加0-10%的水量為適宜。
◆刷涂、輥涂、噴涂、浸涂都可，施工溫度≥5℃
◆施工前應清除·表面油污、砂土雜物、疏松浮銹、銹層厚度不超過120微米。
◆貯存溫度≥0℃，置陰涼干燥處存放，防凍、防暴曬，保質期18個月
注意事項：
◆可采用刷涂、噴涂、輥涂方法施工，適量加水兌稀，請勿加水過量；
◆被涂裝物體表面應清潔，無油污、浮灰、銹斑等；
◆涂裝時，若有烘干線，為加速漆膜干燥，可在90℃以下烘干，并使流平時間不少于15分鐘，烘干時間不少于25分鐘；
◆施工時，嚴禁與其他的涂料及有機溶劑混合以防變質，施工結束，所用器具應即用清水沖洗，以防干固。
包 裝：
◆20kg桶裝
運輸貯存：
◆產(chǎn)品應存放在陰涼通風處，防止日光直接照射。
◆產(chǎn)品在運輸時，應防止雨淋、日光曝曬，避免碰撞，并應符合交通部門的有關規(guī)定。
◆貯 存：儲存在通風干燥室內，不易陽光直射，防凍在0－40℃存放三年，超期檢測合格方可使用，本品屬非危險化學品儲運。
